Voetplaat flens en buitenmaat: zo werkt het in de 3D tool en DIY-meubels
0%
Wanneer je een meubel of constructie ontwerpt met steigerbuizen en koppelingen, wil je zeker weten dat de maten kloppen. Een veelgestelde vraag gaat over de voetplaat: “Wordt de flens van de voetplaat meegerekend in de buitenmaat van mijn ontwerp?” Het antwoord is nee. In dit blog leggen we stap voor stap uit hoe dit werkt in onze 3D design tool en bij onze kant-en-klare DIY-meubels, en waar je rekening mee moet houden wanneer je zelf aan de slag gaat.
Wat is een voetplaat en wat noemen wij de flens?
Een voetplaat gebruik je om een steigerbuis stevig aan de vloer, muur of wand te bevestigen. Dit koppelstuk bestaat uit een vlakke plaat met een koker waar de buis in schuift. De buitenste ring van de voetplaat, met de schroefgaten, wordt de flens genoemd. Deze zorgt ervoor dat je de voetplaat stevig kunt vastzetten met schroeven.
De flens is dus functioneel en noodzakelijk, maar wordt niet meegenomen in de maatvoering van je ontwerp. Dit is belangrijk om te weten, zodat je hier rekening mee kunt houden in jouw ontwerp.
|
|
 |
Buitenmaten in de 3D tool en DIY-meubels
In zowel de 3D design tool als bij onze kant-en-klare DIY-meubels wordt altijd gerekend met buitenmaten. Dat betekent dat je ontwerp exact de opgegeven maat krijgt op basis van de buislengtes en koppelingen.
De flens van de voetplaat telt hierin niet mee. Het gaat dus puur om de lengte en breedte van de buizen zelf. Hierdoor weet je zeker dat de maatvoering van bijvoorbeeld een kledingrek, tafel of kapstok altijd klopt zoals jij het hebt ingevoerd of besteld.
Wat betekent dit voor jouw ontwerp?
Wanneer je een meubel vrijstaand in de ruimte plaatst, hoef je niets extra’s te doen. De opgegeven buitenmaten zijn leidend en de flens heeft geen invloed op de maatvoering.

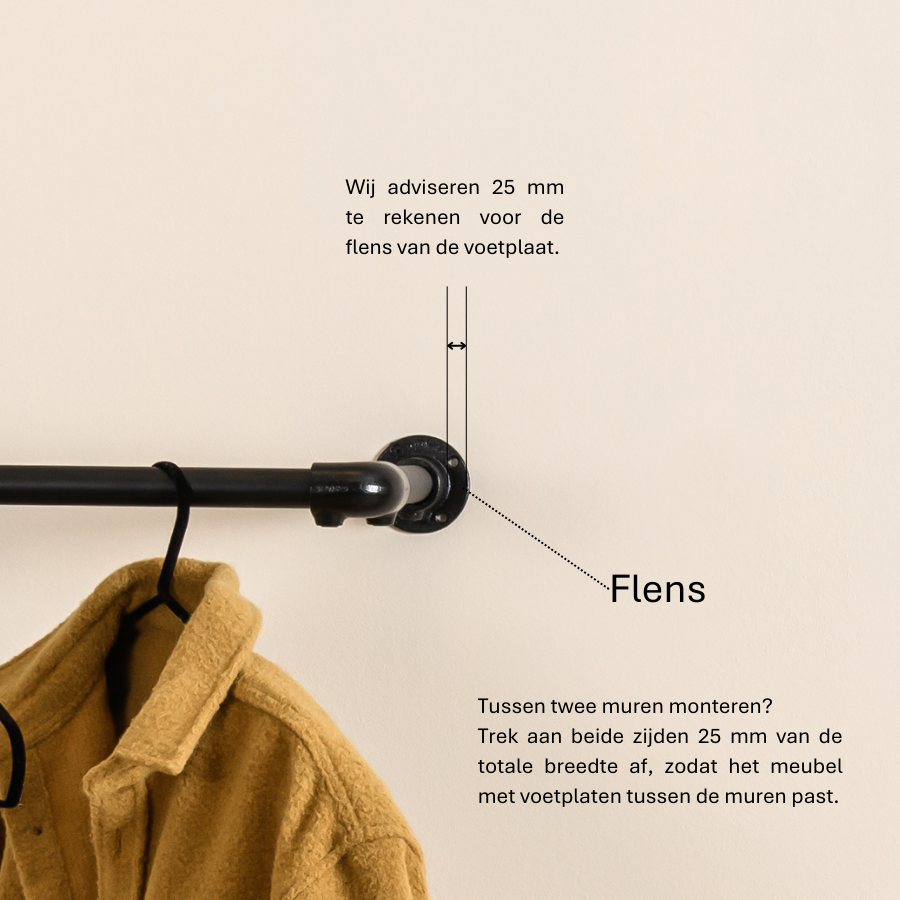

Wanneer je echter een constructie tussen twee muren wilt plaatsen, bijvoorbeeld een kapstok, gordijnroede of stellingrek, moet je wél rekening houden met de flens. Omdat dit de buitenste ring van de voetplaat is, neemt deze nog een paar centimeter extra ruimte in beslag op de muur.
Houd bij montage tussen muren dus altijd wat speling vrij. Als je precies tussen twee wanden meet en dezelfde maat invult in de 3D tool, past het geheel namelijk niet. Je ontwerp klopt in lengte, maar de flens komt er nog bij.
Waarom wij werken met buitenmaten
Door standaard te rekenen met buitenmaten in zowel de 3D tool als in onze DIY-meubels, voorkomen we verwarring. Je weet altijd exact hoe groot je meubel is. Bij de ontwikkeling van de tool en de meubelpakketten hebben we bewust de keuze moeten maken of we de flens van de voetplaat zouden meerekenen of niet.
Om tot de beste oplossing te komen, hebben we een peiling gehouden onder onze klanten. Daaruit bleek duidelijk dat het meest logisch is om de buitenmaat zonder flens te berekenen. Op die manier sluit de maatvoering het beste aan bij de praktijk en komt het overeen met wat klanten verwachten bij het ontwerpen of bestellen van een DIY-meubel.
